SDK通过GenICam标准协议实现读取和设置设备参数，并提供了一套相机和采集卡均通用的参数配置接口。通过接口，您可获取和配置包括整型、枚举型、浮点型、布尔型、字符串型和命令型总共6种类型的参数节点。

本节内容包含：

• 查询节点名称和类型
• 获取和设置节点
• GigE相机专有配置
• U3V相机专有配置
• 串口设备专有配置

查询节点名称和类型

调用用于获取和设置节点的接口时，您需传入节点名称和节点类型。

您可通过客户端查询节点的名称和类型。

1. 通过客户端连接设备。

2. 在客户端属性树上选中某个属性的参数，即可在属性下方查看该参数的节点信息。

   注解

   若您使用的客户端版本高于等于4.4.0，您还可以查看节点的调用示例。

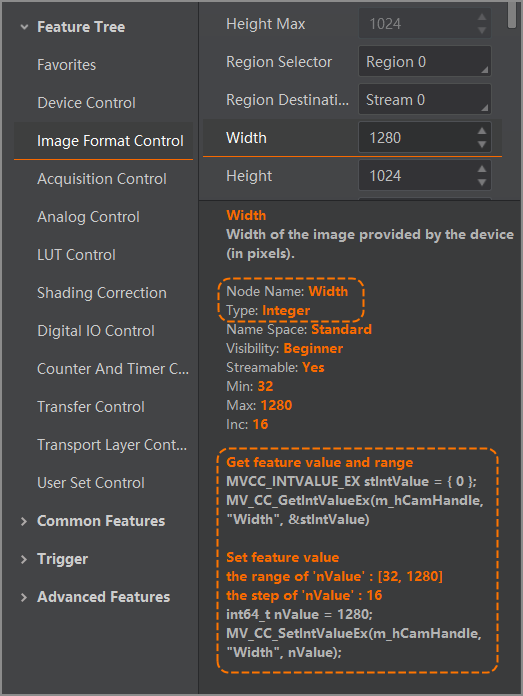

   下图以Width参数为例。



注解

更多操作详情，请参见客户端用户手册。

获取和配置节点

您可参照本节的示例代码，在您的程序中获取和配置节点值。

您可配置总共6种类型的参数节点，包括：整型、枚举型、浮点型、布尔型、字符串型和命令型。

• 整型节点：

  • 调用 MV_CC_GetIntValueEx() 获取整型节点。
  • 调用 MV_CC_SetIntValueEx() 配置整型节点。

  const char* strNodeName = "Width";

  // 获取整型节点
  MVCC_INTVALUE_EX stIntValue;
  int nRet = MV_CC_GetIntValueEx(handle, strNodeName ,&stIntValue);
  Check(nRet);

  // 设置整型节点
  nRet = MV_CC_SetIntValueEx(handle, strNodeName ,stIntValue.nCurValue);
  Check(nRet);




• 枚举型节点：

  • 调用 MV_CC_GetEnumValue() 或 MV_CC_GetEnumValueEx() 获取枚举型节点。
  • 调用 MV_CC_SetEnumValue() 设置枚举型节点。
  • 调用 MV_CC_GetEnumEntrySymbolic() 获取枚举型节点指定值的符号。
  • 调用 MV_CC_SetEnumValueByString() 设置枚举型属性值。

  const char* strNodeName = "PixelFormat";
  MVCC_ENUMENTRY stEnumEntry;
  MVCC_ENUMVALUE   stEnumValue;

  // 获取枚举型节点
  nRet = MV_CC_GetEnumValue(handle, strNodeName, &stEnumValue);
  Check(nRet);
  // 获取枚举型节点的符号
  stEnumEntry.nValue = stEnumValue.nCurValue;
  nRet = MV_CC_GetEnumEntrySymbolic(handle, strNodeName, &stEnumEntry);
  Check(nRet);

  // 设置枚举型节点
  nRet = MV_CC_SetEnumValue(handle, strNodeName ,stEnumValue.nCurValue);
  Check(nRet);
  // 设置枚举型属性值
  const char* strValue = "Mono8"
  nRet = MV_CC_SetEnumValueByString (handle, strNodeName, strValue);
  Check(nRet);




• 浮点型节点：

  • 调用 MV_CC_GetFloatValue() 获取浮点型节点。
  • 调用 MV_CC_SetFloatValue() 设置浮点型节点。

  const char* strNodeName = "ExposureTime";

  // 获取浮点型节点
  MVCC_FLOATVALUE FloatValue;
  int nRet = MV_CC_GetFloatValue(handle, strNodeName , &FloatValue);
  Check(nRet);

  // 设置浮点型节点
  nRet = MV_CC_SetFloatValue(handle, strNodeName , FloatValue.fCurValue);
  Check(nRet);




• 布尔型节点：

  • 调用 MV_CC_GetBoolValue() 获取布尔型节点。
  • 调用 MV_CC_SetBoolValue() 设置布尔型节点。

  const char* strNodeName = "GammaEnable";

  // 获取布尔型节点
  bool bValue = false;
  int nRet = MV_CC_GetBoolValue(handle, strNodeName , &bValue);
  Check(nRet);

  // 设置布尔型节点
  nRet = MV_CC_SetBoolValue(handle, strNodeName , bValue);
  Check(nRet);




• 字符串型节点：

  • 调用 MV_CC_GetStringValue() 获取字符串型节点。
  • 调用 MV_CC_SetStringValue() 设置字符串型节点。

  const char* strNodeName = "DeviceUserID";

  // 获取字符串型节点
  MVCC_STRINGVALUE StringValue;
  int nRet = MV_CC_GetStringValue(handle, strNodeName , &StringValue);
  Check(nRet);

  // 设置字符串型节点
  nRet = MV_CC_SetStringValue(handle, strNodeName , StringValue.chCurValue);
  Check(nRet);




• 命令型节点：调用 MV_CC_SetCommandValue() 设置命令型节点。

  const char* strNodeName ="UserSetLoad";

  // 设置命令型节点
  nRet = MV_CC_SetCommandValue (handle, strNodeName );
  Check(nRet);




GigE相机专有配置

若您使用的相机为GigE相机，您可设置最佳包大小和设置重发包。

• 设置最佳包大小

  在打开GigE相机并开始取流前，您可通过 MV_CC_GetOptimalPacketSize() 探测当前网络，获取当前网络最佳通信的数据包大小。

  您可以使用该数据包大小配置相机发送流数据时的数据包大小，从而充分利用带宽并提高流数据的传输速度。

  // 探测网络最佳包大小（仅支持GigE相机）
  if (stDeviceList.pDeviceInfo[nIndex]->nTLayerType == MV_GIGE_DEVICE)
  {
      int nPacketSize = MV_CC_GetOptimalPacketSize(handle);
      if (nPacketSize > 0)
      {
          // 配置相机的包大小
          nRet = MV_CC_SetIntValueEx(handle,"GevSCPSPacketSize",nPacketSize);
          Check(nRet);
      }
  }

• 设置重发包

  GigE设备通过网络进行数据通信，在网络拥塞等异常情况下，可能造成SDK侧收到的数据包不完整。可以通过重发命令控制设备对不完整部分进行重传。

  注意

  • 重发包需要相机支持，才可以使用。
  • 网络偶尔拥塞时，您可通过重发解决偶尔丢包问题。
  • 网络持续拥塞时，建议您首先排查并优化网络。若直接开启重发包，可能会造成网络拥塞加剧，请谨慎使用。

  • 您可参考如下示例，在应用程序中调用 MV_GIGE_SetResend() 开启重发包功能。

    unsigned int bEnable = true;            // 1. 是否开启重发包
    unsigned int nMaxResendPercent = 10;    // 2. 最大重发比
    unsigned int nResendTimeout = 50;       // 3. 重发超时时间，单位ms

    nRet = MV_GIGE_SetResend(handle, bEnable, nMaxResendPercent, nResendTimeout);
    Check(nRet);

    1. bEnable，代表是否开启重发包功能。
    2. nMaxResendPercent，设置重发当前帧丢包数据的比例，超过部分不重发，以避免加剧网络拥塞。当该值设置为100时，SDK重发当前帧的所有丢包。
    3. nResendTimeout，设置重发包超时时间。在当前帧结束后开始计时，若计时时间超出该值，则SDK不再请求重发该丢包数据。

  • 在发送重发命令后，若SDK未收到设备响应和重发的数据，您需要控制SDK继续发送重发请求。

    您可参考如下示例，调用 MV_GIGE_SetResendTimeInterval() 控制单个重发包的间隔和 MV_GIGE_SetResendMaxRetryTimes() 设置最大重发次数。

    // 配置重发包间隔
    unsigned int nMillisec = 10;
    nRet = MV_GIGE_SetResendTimeInterval(handle, nMillisec);
    Check(nRet);

    // 配置重发包最大重发的次数
    unsigned int nRetryTimes = 20;
    nRet  = MV_GIGE_SetResendMaxRetryTimes(handle, nRetryTimes);
    Check(nRet);

    • nMillisec，重发包间隔默认10ms，代表两次重传命令请求的时间间隔。时间间隔越小，占用的网络资源越多，网络和设备压力越大。
    • nRetryTimes，默认值20，表示对于单个丢包数据，SDK最多请求20次重传命令。

U3V相机专有配置

若您使用的相机为U3V相机，您可调节其控制链路和流链路，以兼容和解决对应的异常。

• 控制链路用于传入控制命令。若控制链路异常，可能导致传输控制命令慢，导致接口超时返回异常。

  此时，您可参照如下代码示例，在您的程序中调用 MV_USB_SetSyncTimeOut() 调节控制链路的超时时间，从而兼容对此类异常进行兼容。

  // 默认超时时间1000ms
  unsigned int nMills = 1000;

  // 设置U3V相机同步读写超时时间
  nRet = MV_USB_SetSyncTimeOut(handle,nMils);
  Check(nRet);

• 流链路用于传入流数据。若流链路带宽不足或系统资源不足，可能导致传输失败、资源创建失败。

  您可参照如下代码示例，在您的程序中调用 MV_USB_SetTransferSize() 调节流数据包的大小，或调用 MV_USB_SetTransferWays() 调节U3V流通道个数，减少资源占用。

  // 配置U3V相机流数据的最大数据包大小
  unsigned int nTransferSize = 1*1024*1024;   // 默认1MB
  nRet = MV_USB_SetTransferSize(handle,nTransferSize);
  Check(nRet);

  // 配置SDK内部U3V的流通道缓存个数
  Unsigned int nTransferWay = 2;
  nRet = MV_USB_SetTransferWays(handle,nTransferWay);
  Check(nRet);

串口设备专有配置

串口设备通过串口连接，并且通信协议符合GenCP协议。对于此类设备，您可通过 MV_CAMERALINK_DEVICE() 类型枚举。

注解

当前，串口设备包括：光源控制器和Camera Link相机。

当设备通过串口通信时，您可以改变波特率，从而优化传输速度。具体步骤如下：

1. 调用 MV_CAML_GetSupportBaudrates() 获取当前设备和主机之间支持的波特率。
2. 调用 MV_CAML_SetDeviceBaudrate() 设置设备的波特率。

// 获取主机和当前设备支持的波特率
unsigned int nBaudrateAblity = 0;
nRet = MV_CAML_GetSupportBaudrates(handle,&nBaudrateAblity);
Check(nRet);

// 检测是否支持，并配置115200波特率
if (nBaudrateAblity & MV_CAML_BAUDRATE_115200)
{
    nRet = MV_CAML_SetDeviceBaudrate(handle,MV_CAML_BAUDRATE_115200);
    Check(nRet);
}
