配置缓存

配置缓存

SDK支持如下两种缓存配置的方式。您可按需选择。

• SDK内部分配缓存：SDK内部主动分配图像缓存，用于获取图像数据。
• 外部注册缓存：您需自行分配多个缓存，之后通过SDK接口将分配的缓存注册到SDK内部。SDK使用您注册的缓存获取图像数据。

注解

外部注册缓存需要主动调用接口注册，默认使用SDK内部缓存。

SDK内部分配缓存

您可通过 MV_CC_SetImageNodeNum() 设置SDK内部图像缓存节点个数。未设置缓存节点个数时，SDK使用默认的缓存个数。

注解

MV_CC_SetImageNodeNum() 需要在 MV_CC_StartGrabbing() 之前调用。

如下代码演示了使用内部缓存获取图像数据的过程。

/*设置缓存节点个数（可选）*/
nRet = MV_CC_SetImageNodeNum(handle, 5);
Check(nRet);

/*开始取流*/
nRet = MV_CC_StartGrabbing(handle);
Check(nRet);

外部注册缓存

外部注册缓存是指您自行分配和释放图像缓存。

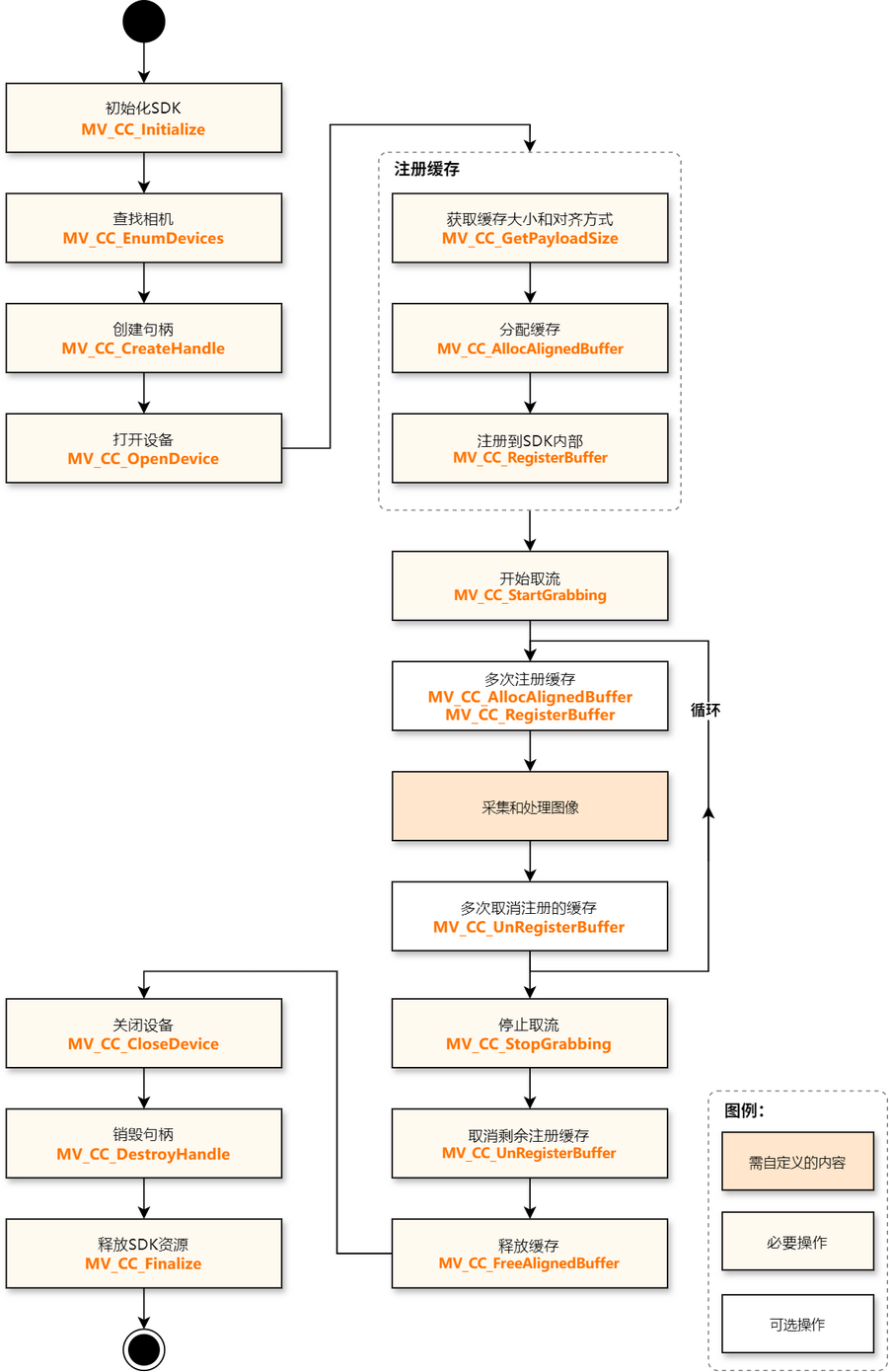

外部注册缓存的基本步骤如下：

1. 调用 MV_CC_GetPayloadSize() 获取足够的缓存大小及正确的内存对齐方式。

   注解

   在您修改图像相关参数（例如修改图像宽度、高度和像素格式等）后，您需重新调用该接口，重新获取缓存大小。

2. 调用 MV_CC_AllocAlignedBuffer() 分配内存。
3. 调用 MV_CC_RegisterBuffer() 将分配好的内存注册给SDK。
4. 调用 MV_CC_StartGrabbing() 开始采集图像。

结束采集后，您需取消已注册的缓存。步骤如下：

1. 调用 MV_CC_UnRegisterBuffer() 取消已经注册的缓存。
2. 调用 MV_CC_FreeAlignedBuffer() 释放缓存

   注解

   • MV_CC_StartGrabbing() 前必须注册外部缓存，否则按照内部缓存取图。

   • 支持动态缓存注册，在 MV_CC_StartGrabbing() 开始采集后，支持多次调用 MV_CC_RegisterBuffer() 注册缓存和 MV_CC_UnRegisterBuffer() 取消注册。

   • 注册的缓存可用于主动取图和回调取图。


// ch:获取当前配置情况下图像的负载信息
nRet = MV_CC_GetPayloadSize(handle, &nBufLen, &nAlignment);
Check(nRet);

for (int k = 0; k < IMAGE_NODE; k++)
{
    // ch:用户分配的内存
    pBufferList[k] = MV_CC_AllocAlignedBuffer(nBufLen, nAlignment);
    if (NULL == pBufferList[k])
    {
        nRet = MV_E_RESOURCE;
        break;
    }

    // ch:用户分配的内存注册到SDK中
    nRet = MV_CC_RegisterBuffer(handle, pBufferList[k], nBufLen, NULL);
    if (MV_OK != nRet)
    {
        break;
    }

}
Check(nRet);

/*开始取流*/
nRet = MV_CC_StartGrabbing(handle);
Check(nRet);

//获取图像
//do something

// ch:停止取流 | en:Stop grab image
nRet = MV_CC_StopGrabbing(handle);
Check(nRet);

for (int k = 0; k < IMAGE_NODE; k++)
{
    // ch:取消SDK中注册的外部缓存
    nRet = MV_CC_UnRegisterBuffer(handle, pBufferList[k]);
    if (MV_OK != nRet)
    {
        break;
    }
}
Check(nRet);

// ch:释放用户分配的内存
for (int k = 0; k < IMAGE_NODE; k++)
{
    MV_CC_FreeAlignedBuffer(pBufferList[k]);
    pBufferList[k] = NULL;
}
